SDLL580

Tabla de contenido

01. Descripción general del producto	05. Procedimientos operativos
02. Parámetros técnicos principales	06. Mantenimiento rutinario y conservación
03. Precauciones de seguridad	07. Descargo de responsabilidad
04. Estructura del equipo	08. Problemas comunes y soluciones

Descripción general del producto

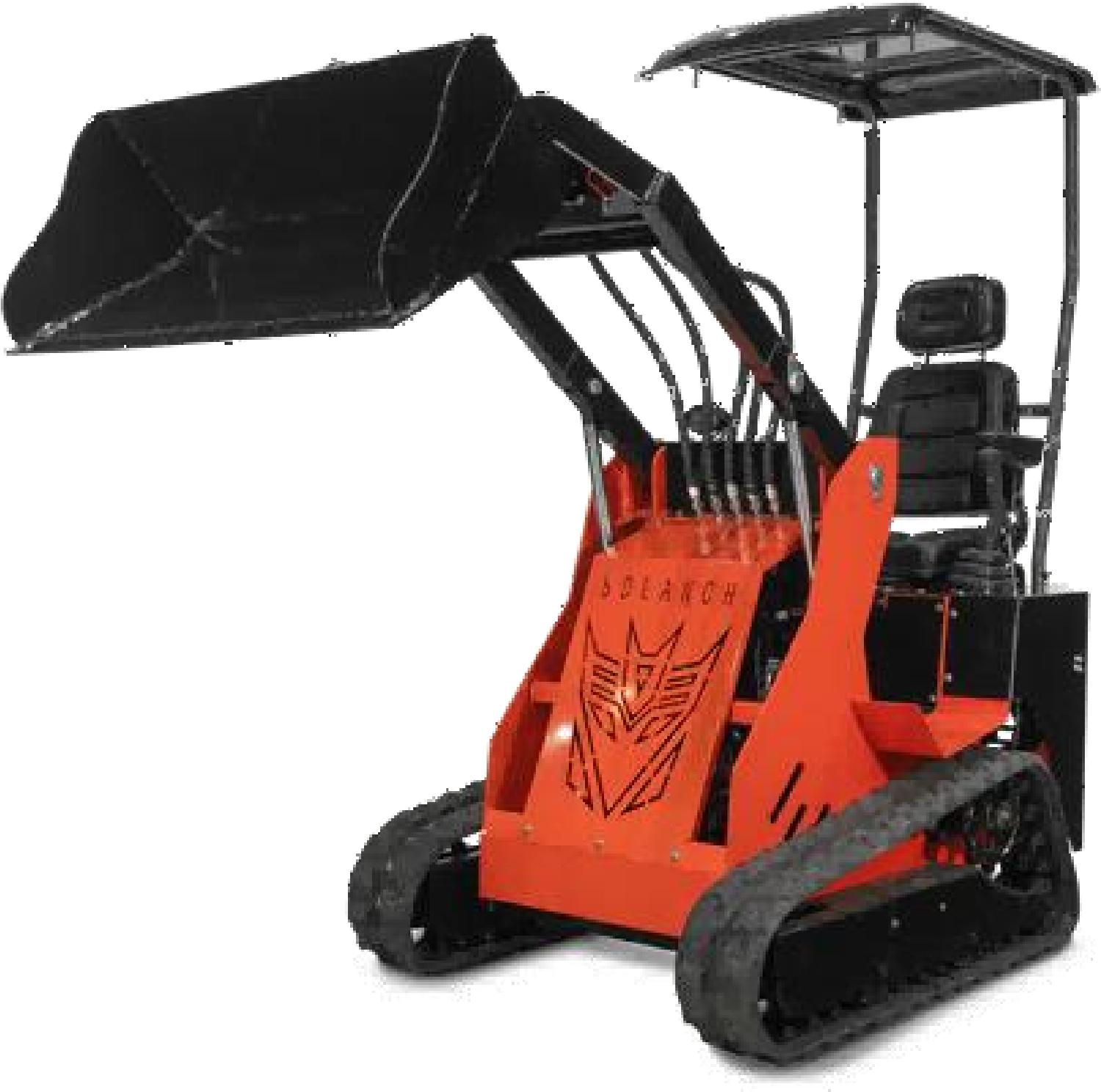

Es una pequeña máquina de ingeniería multifuncional, que se caracteriza por su tamaño compacto, dirección flexible y alta eficiencia operativa.

Al cambiar rápidamente diferentes accesorios de trabajo (como cucharones, trituradoras, pinzas para troncos, etc.), se pueden lograr múltiples funciones operativas como excavar, cargar, transportar, triturar y limpiar.

Es ampliamente utilizado en construcción, ingeniería municipal, producción agrícola, minería, almacenamiento y logística y otros campos.

Técnico principal

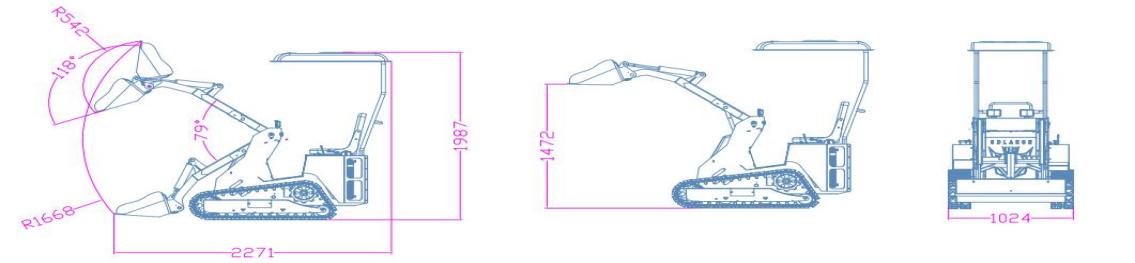

Dimensiones (mm)	2640*1024*1987	Radio mínimo de giro (mm)	1200	Altura máxima de elevación (mm)	1472
Motor	corre con 420	Potencia del motor (kW)	8.6	Velocidad máxima del motor (rpm)	3600
velocidad más rápida	3,9 kilómetros por hora	Ángulo máximo de ascenso	30°	Volumen del cubo (m³)	0.09
Volumen de combustible (L)	6.5	Volumen de aceite hidráulico (L)	12	Tipo de aceite hidráulico	46
Caudal máximo (L/h)	6	Presión nominal (MPa)	25	Ángulo máximo de elevación	79°
Especificaciones de la pista (mm)	180*72*37	Material de seguimiento	goma	Peso operativo (kg)	950

seguroPrecauciones de seguridad

1. Inspeccione las orugas. Compruebe el estado del equipo para detectar daños, deformaciones o fugas. Preste especial atención al desgaste y la tensión de las orugas, y asegúrese de que los pernos, tuercas y demás fijaciones estén bien fijados.

2. Revise el líquido. Compruebe que los niveles de combustible, aceite de motor, refrigerante y aceite hidráulico estén dentro del rango especificado y que la calidad del aceite sea normal. Si son insuficientes, rellénelos a tiempo. Si la calidad del aceite está deteriorada, reemplácelo a tiempo.

3. Revise el sistema. Verifique el correcto funcionamiento de los sistemas de frenos, dirección e hidráulico; asegúrese de que el recorrido del pedal de freno sea adecuado; revise la suavidad de la dirección; inspeccione las líneas hidráulicas para detectar fugas; y verifique que las conexiones estén seguras. También revise el sistema eléctrico, incluyendo asegurarse de que la batería esté completamente cargada; y verifique que las luces, la bocina, los instrumentos y las luces de advertencia funcionen correctamente; y revise si hay daños o desgaste en el cableado.

4. Accesorios Compruebe si los accesorios de trabajo (como el cucharón) están instalados de forma segura, si los pasadores de conexión y los dispositivos de bloqueo son confiables y si los accesorios están dañados.

Estructura del equipo

Esta minicargadora consta principalmente de un motor, chasis, sistema hidráulico, sistema operativo, dispositivo de trabajo, sistema eléctrico, etc.

( 1 )Motor:La fuente de energía del equipo, que proporciona energía para que el equipo se desplace y funcione.

( 2 )Chasis:incluyendo marco, orugas, sistema de transmisión, sistema de frenado, sistema de dirección, etc., sostiene el cuerpo principal del equipo y permite que el equipo se accione, dirija y frene.

( 3 )sistema hidráulico:Se compone de bomba hidráulica, motor hidráulico, cilindro hidráulico, válvula hidráulica, tubería hidráulica, etc., y controla la elevación, inclinación y movimiento del dispositivo de trabajo y el equipo.

( 4 )Sistema operativo:incluyendo manijas y interruptores de operación, para que los operadores controlen el funcionamiento y el trabajo del equipo.

( 5 )Dispositivo de trabajo: incluye marco de conexión y varios accesorios de trabajo (como cucharón, martillo rompedor, etc.), que son los componentes que realizan funciones de operación específicas.

( 6 )Sistema electrico:incluyendo baterías, generadores, luces, bocinas, instrumentos, líneas de control, etc., para proporcionar energía eléctrica y señales de control para el equipo.

Operadode pasos

Comprobaciones previas al inicio

( 1 ) Inspeccione la apariencia del equipo para confirmar que no haya daños ni fugas, que las pistas estén en buenas condiciones y que las piezas de conexión estén apretadas.

( 2 ) Verifique los niveles de combustible, aceite de motor, refrigerante y aceite hidráulico para asegurarse de que estén dentro del rango especificado.

( 3 ) Verifique el sistema eléctrico. La batería tiene suficiente energía y las luces, la bocina y los instrumentos funcionan correctamente.

( 4 ) Confirme que los accesorios de trabajo estén instalados de forma segura y que el dispositivo de bloqueo sea confiable.

Operación de inicio

( 1 ) Encienda el mini interruptor principal de energía.

( 2 ) Tire del cable del amortiguador.

( 3 ) Gire el acelerador a más de la mitad.

( 4 ) Gire el interruptor de llave.

( 5 ) Cierre el cable del amortiguador.

Operación de conducción

(1) Avanzar: Empuje lentamente las palancas de control de conducción a ambos lados hacia adelante y el equipo comenzará a avanzar. Cuanto mayor sea el ángulo de empuje, mayor será la velocidad de conducción.

(2) Marcha atrás: Tire lentamente de las palancas de control de conducción a ambos lados hasta la posición de marcha atrás. El equipo comenzará a retroceder. Cuanto mayor sea el ángulo de tracción, mayor será la velocidad de marcha atrás.

( 3 ) Gire a la izquierda: tire de la manija de control de conducción izquierda hacia atrás y empuje la manija de control de conducción derecha hacia adelante para girar el equipo hacia la izquierda; o reduzca el ángulo de empuje de la manija izquierda y aumente el ángulo de empuje de la manija derecha.

( 4 ) Giro a la derecha: Tire la manija de control de conducción derecha hacia atrás y empuje la manija de control de conducción izquierda hacia adelante para girar el equipo hacia la derecha; o reduzca el ángulo de empuje de la manija derecha y aumente el ángulo de empuje de la manija izquierda.

( 5 ) Girar en el lugar: Empuje un lado de la palanca de control de conducción hacia la posición de avance y tire del otro lado hacia la posición de marcha atrás. El equipo puede girar en el acto y es adecuado para funcionar en espacios reducidos.

( 6 ) Detener: Suelte la manija de control de conducción, la manija volverá automáticamente a la posición neutra y el equipo desacelerará y se detendrá.

Mantenimiento y conservación rutinarios

( 1 ) Limpieza: Limpie la superficie del equipo, eliminando suciedad, residuos, aceite, etc., y limpie el radiador, el filtro de aire, etc., para garantizar una buena disipación del calor y lecturas claras del instrumento.

(2) Comprobación de los niveles de líquidos: Compruebe los niveles de combustible, aceite de motor, refrigerante, aceite hidráulico y líquido de frenos. Si son insuficientes, rellénelos a tiempo hasta el nivel especificado. Al reponer, utilice aceite que cumpla con los requisitos. Está estrictamente prohibido mezclar diferentes tipos de aceite.

(3) Compruebe si hay fugas: Revise las tuberías, juntas, sellos y otras partes del motor, el sistema hidráulico y el sistema de frenos para detectar fugas de combustible, aceite de motor, aceite hidráulico y líquido de frenos. Si hay fugas, deben solucionarse a tiempo.

(4) Inspeccione las piezas de conexión: Compruebe si el tensor de la oruga, los pasadores de conexión del dispositivo de trabajo, los pasadores de bloqueo y otras piezas de conexión están bien apretados. Si están flojos, apriételos a tiempo.

(5) Inspeccione las orugas: Compruebe si la tensión de las orugas es adecuada y si las placas de las orugas están dañadas o sueltas. Si hay algún problema, debe solucionarse a tiempo.

( 6 ) Verifique el sistema eléctrico: Verifique si los terminales de la batería están seguros y corroídos, si las luces, la bocina, los instrumentos, etc. funcionan correctamente y si el cableado está dañado.

Ciclo de mantenimiento	Artículos de mantenimiento	Contenido de mantenimiento
50 horas	Aceite de motor y filtro de aceite (primer servicio)	Cambie el aceite del motor y el filtro de aceite.
100/hora	Filtro de aire, filtro de combustible, aceite de motor y filtro de aceite. (Realizar mantenimiento aproximadamente cada 100 horas; el intervalo de mantenimiento puede extenderse ligeramente dependiendo del color del aceite del motor).	Reemplace el filtro de aire, el filtro de aceite, el filtro diésel y el aceite del motor.
200/hora	Aceite hidráulico y filtro de aceite hidráulico	Verifique la calidad del aceite hidráulico y reemplace el aceite hidráulico y el filtro de aceite hidráulico.
3 días / tiempo	Añadir grasa para lubricación	Cada 3 días aproximadamente, aplique grasa en el área donde se encuentra el engrasador para lubricarlo.

Descargo de responsabilidad

Nuestra empresa no asume ninguna responsabilidad por daños al equipo, lesiones personales o pérdidas de propiedad causadas por factores humanos, como no operar el equipo de acuerdo con este manual de instrucciones, sobrecarga, modificación no autorizada del equipo o uso de piezas no originales. Para daños al equipo causados ​​por eventos de fuerza mayor, como desastres naturales (como inundaciones, terremotos, rayos) o accidentes, nuestra empresa no proporciona servicio de garantía gratuito, pero podemos ofrecer servicios de reparación pagos.

Problemas comunes y soluciones.

La máquina no puede arrancar (cuando no hay energía).

( 1 ) Verifique si el vehículo está encendido normalmente.

( 2 ) Verifique si el interruptor de llave está funcionando correctamente y si el fusible del mazo de cables está funcionando correctamente.

La máquina no puede iniciarse (mientras está encendida).

( 1 ) Verifique si el aceite del motor y el combustible están normales.

( 2 ) Compruebe si el motor de arranque funciona correctamente.

( 3 ) Gire el acelerador a más de la mitad.

( 4 ) Verifique si hay reflujo de aceite en el carburador.

( 5 ) Compruebe si las bujías funcionan correctamente.

Después de arrancar, el coche no se movió.

(1) Compruebe si el caudal a la salida del tanque de aceite hidráulico es normal.

( 2 ) Verifique si el caudal en la salida de aceite de la bomba de engranajes es normal.

Algunas operaciones no se realizan después del inicio.

( 1 ) Verifique si el núcleo de la válvula multivía está atascado.

( 2 ) Verifique si el cilindro hidráulico está normal y si hay presión interna.

( 3 ) Verifique si la presión de la válvula multivía es normal.

Introducción a las piezas del producto

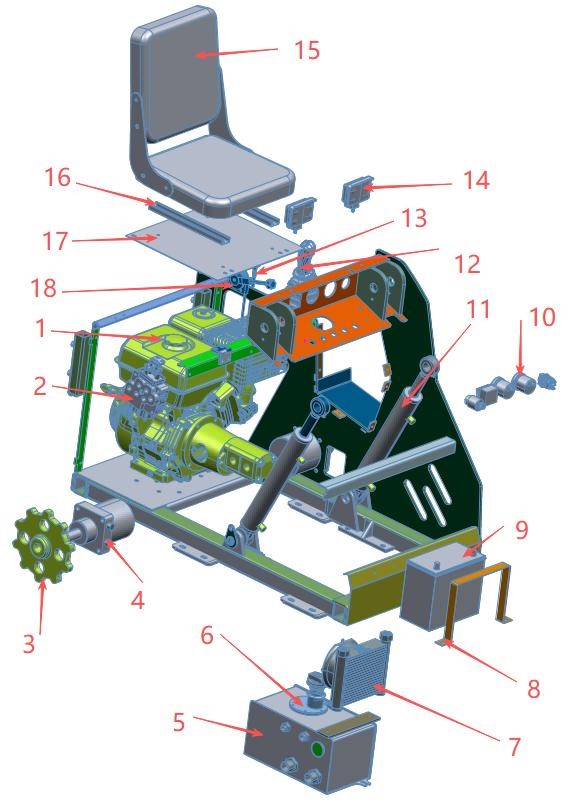

1. Conjunto del motor	10. Instrumentos eléctricos
2. Válvula doble derecha	11. Cilindro de pluma
3. Rueda motriz	12. Mango izquierdo
4. Motor de desplazamiento	13. Cable del amortiguador de aire
5. Conjunto del tanque de combustible	14. Dos faros
6. Tapa del tanque de combustible	15. Asiento
7. Enfriador de aceite hidráulico	16. Riel del asiento
8. Abrazaderas de batería	17. Funda de asiento
9. Batería	18. Cable del acelerador

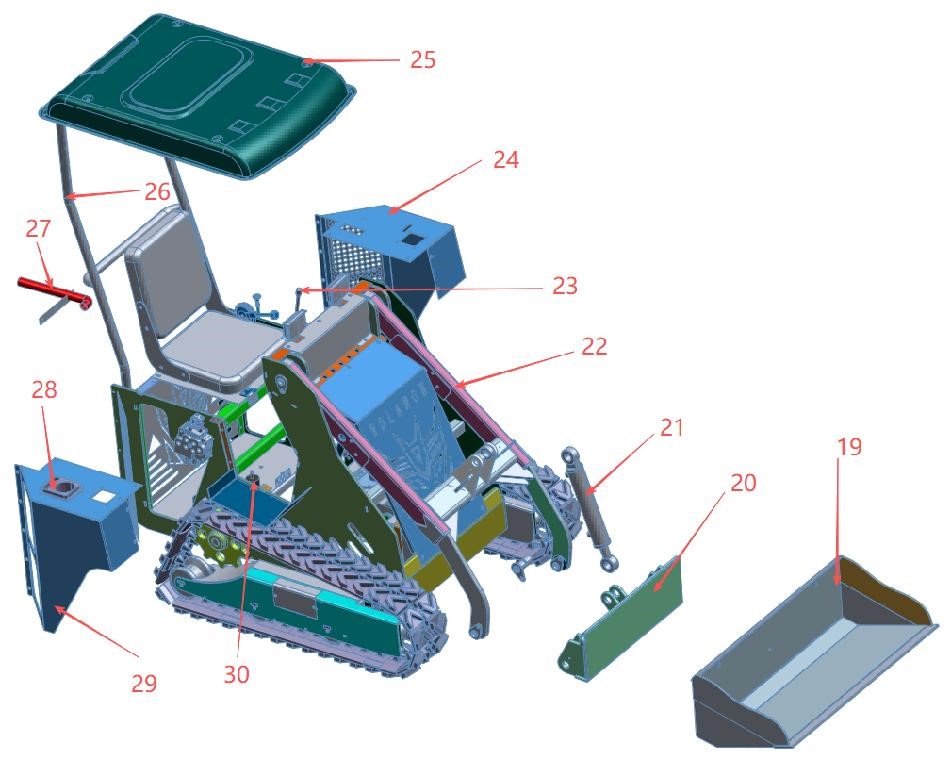

19. Conjunto de cucharón	25. dosel
20. Cambio rápido	26. Marco de soporte del dosel
21. Cilindro inversor	27. Tubo de escape del motor
22. Conjunto de pluma	28. Portavasos
23. Mango auxiliar	29. Carenado lateral derecho
24. Guardia izquierda	30. Amortiguador del motor

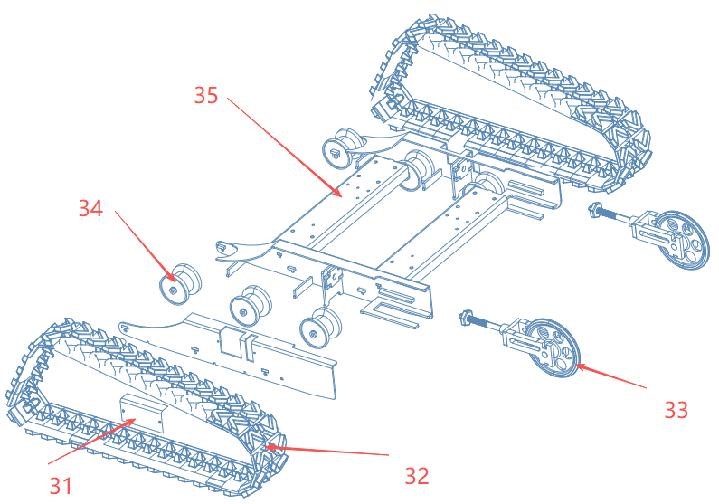

31. Placa de cubierta del tren de aterrizaje
32. Orugas de goma
33. Ruedas guía
34. Rodillos de oruga
35. Bastidor del tren de aterrizaje

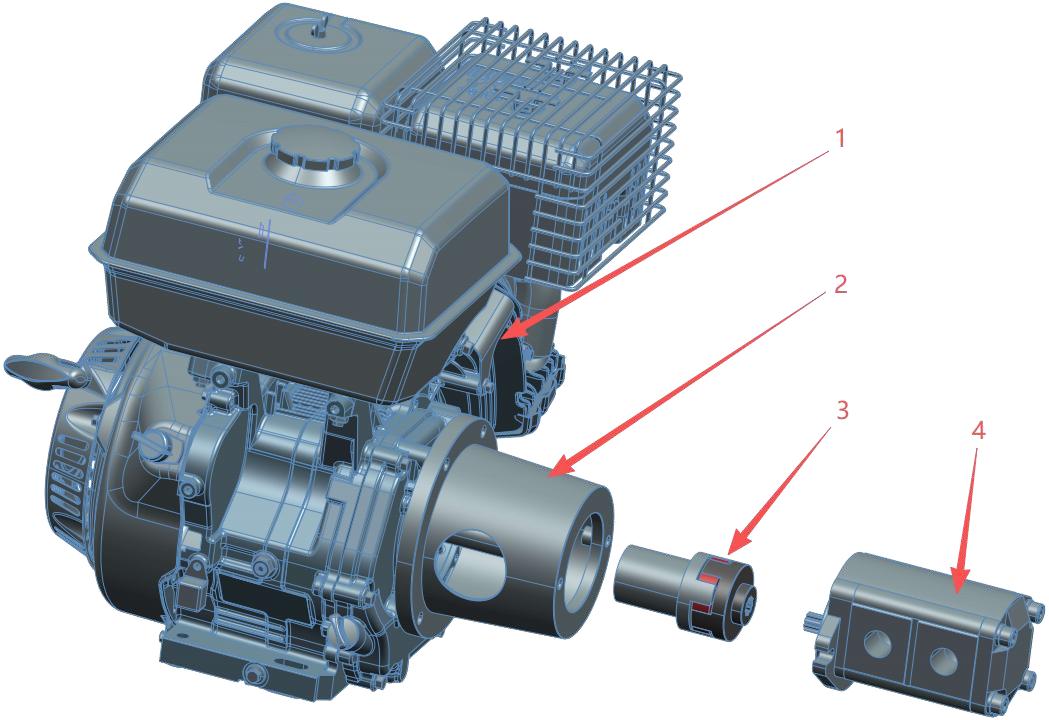

1. Conjunto del motor
2. Tapa en forma de campana
3. Acoplamiento
4. Bomba de doble engranaje

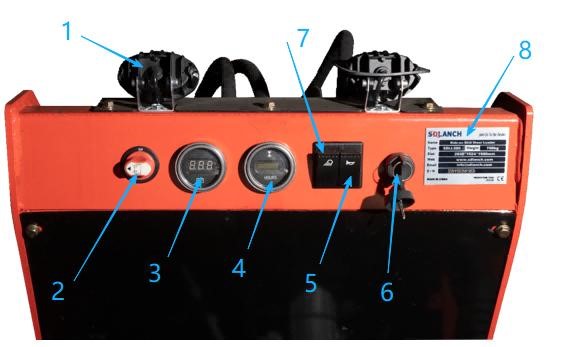

1. Dos luces grandes	5. Interruptor de bocina
2. Mini interruptor de encendido	6. Encienda el interruptor
3. Voltímetro	7. Interruptor de luz
4. Temporizador	8. Placa de identificación del vehículo
